公制螺栓尺寸表(公制絲扣尺寸表)

發布時間：2023-04-21 14:29:58 人氣：來源：萬千緊固件

大家好今天來介紹公制螺栓尺寸表(六角扳手與螺栓對應規格尺寸表)的問題，以下是萬千緊固件小編對此問題的歸納整理，來看看吧。

標準螺絲尺寸規格表

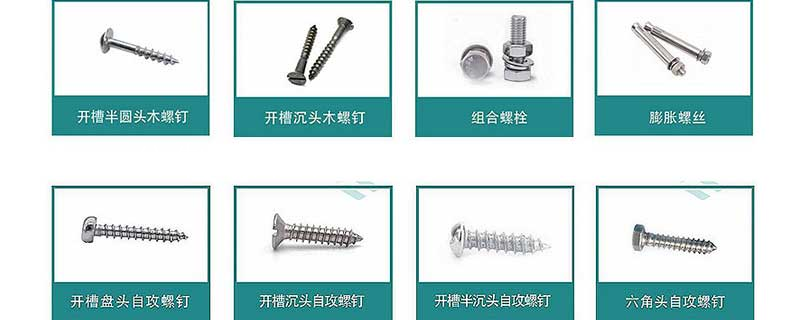

普通螺絲螺紋的標準尺寸分為3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余個等級，其中8.8級及以上螺栓材質為低碳合金鋼或中碳鋼并經熱處理，通稱為高強度螺絲，其余通稱為普通螺絲。常用規格（公制螺絲、美規螺絲、英制螺絲）：公制機械螺絲： Metric。Ex：M3 x 6 – P P B : M3機械螺絲，6mm長，十字，圓扁頭，鍍黑。Finish Code：外觀處理規格。Head Code：頭部外型。螺絲頭部外形：圓柱頭、半沉頭、沉頭、球面圓柱頭、盤頭、半圓頭、六角頭。

六角扳手與螺栓對應規格尺寸

一、公制外六角螺栓和套筒（梅花）扳手對邊尺寸對照表：二、公制內六角螺栓與內六角扳手尺寸對照表：攻螺紋底孔的計算：脆性材料（鑄鐵、青銅等）：鉆孔直徑d0=d(螺紋外徑)-1.1p（螺距）塑性材料（鋼、紫銅等）：鉆孔直徑d0=d(螺紋外徑)-p（螺距）三、扳手與螺母對應規格1、常用的開口扳手規格為：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、652、對應螺紋規格為：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M2

螺釘尺寸規格表標準

螺釘國標圖示及規格說明標準螺釘規格是衡量螺釘是否是標準件的依據。在設計過程當中，生產制造當中，銷售過程當中，服務客戶過程當中能得到廣泛的應用。下面，先展示相應標準緊固件圖，然后對其規格進行簡要說明。1. 內六角平端緊定螺釘 GB77-85（ISO4026-1977）材料：鋼機械性能：33H 45H ；不銹鋼機械性能：A2-702. 內六角錐端緊定螺釘 GB78-85（ISO4027-1977）材料：鋼機械性能：33H 45H ；不銹鋼機械性能：A2-703．內六角圓柱端緊定螺釘 GB79-85（ISO4028-1977）材料：鋼機械性能：33H 45H ；不銹鋼機械性能：A2-704

帳號已注銷

2020-11-25TA獲得超過5.2萬個贊

螺釘指螺絲（外文名：Screw），是利用物體的斜面圓形旋轉和摩擦力的物理學和數學原理，循序漸進地緊固器物機件的工具。螺絲是緊固件的通用說法，日常口頭語。規格型號螺釘規格型號例：4 X 10 PW A H C （+）①　②　③　④　⑤　⑥　⑦① 螺釘直徑　② 螺釘長度　③ 螺釘頭型B：球面圓柱頭； C：圓柱頭； F（K）：沉頭； H：六角頭；HW更多專家
